Béton conducteur
Le béton conducteur est un matériau cimentaire et carboné. Cette solution permet d'améliorer et garantir la mise à la terre.
Caractéristiques et avantages
Excellentes qualités de mise à la terre

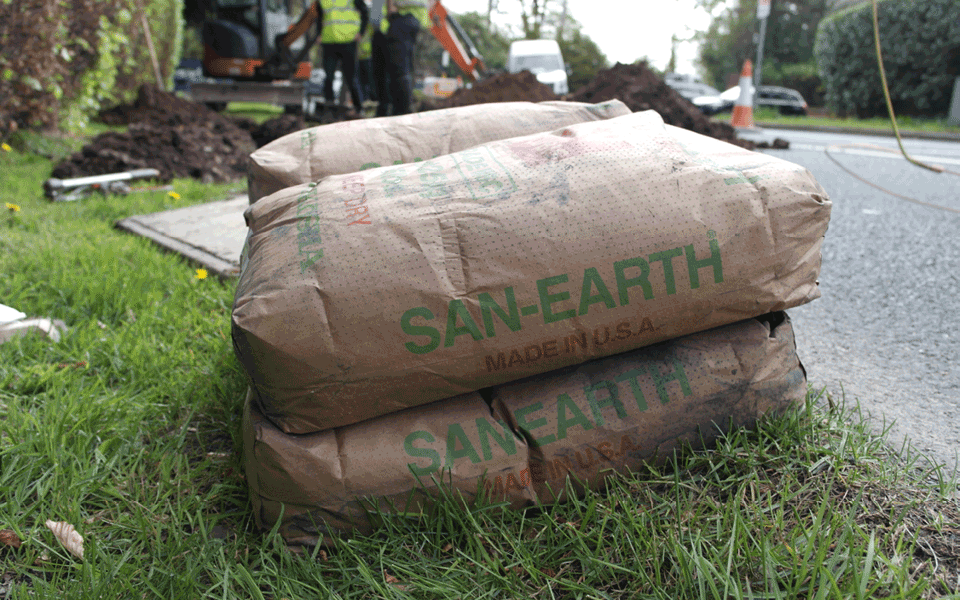

Le béton conducteur se dépose sous forme de poudre, ce qui est à la fois pratique et efficace. Il permet un contact avec le sol sur une grande superficie et possède des qualités bien supérieures aux techniques de mise à la terre plus traditionnelles.
Respectueux de l'environnement
Le béton conducteur, composé de matières inertes, ne se mêlera pas à la terre et ne se transformera pas en électrolyte. Il représente ainsi une solution de mise à la terre non-polluante.
Résistance à la corrosion électrolytique
Le béton conducteur prolonge considérablement la durée de vie des systèmes de mise à la terre. Dans des conditions normales, une réaction électrolytique se produit quand un métal enterré dans le sol est exposé à un courant électrique positif, provoquant une corrosion importante du métal. Couvrir le métal avec du béton conducteur créé une conduction entre le métal et le béton conducteur, réduisant ainsi la réaction électrolytique et empêchant la corrosion du métal.
Solution économique de mise à la terre
Une mise à la terre avec du béton conducteur se fait en général sans eau. Une fois en place, il absorbe l'humidité venant du sol environnant et durcit. Les obstacles courants tels que rochers et souches d'arbres n'ayant aucune incidence sur la mise à la terre, il est inutile de les enlever. Comme le produit est granuleux et non-liquide, il est possible de l'employer sans problème même lorsque le site est en pente.
Facile d'utilisation dans toute situation
Le béton conducteur a d'abord été utilisé pour faciliter la mise à la terre des lignes électriques dans les régions montagneuses où il est est difficile de construire et où la résistivité du sol est généralement élevée. Il peut être directement déposé dans des tranchées verticales ou horizontales, sans eau.
Risques de vol limités
Les systèmes de mise à la terre traditionnels sont exposés au vol en raison de la valeur du cuivre. En utilisant le béton conducteur, le système de mise à la terre est à l'abri de toute menace de vol ou de sabotage.
Comment ça marche ?

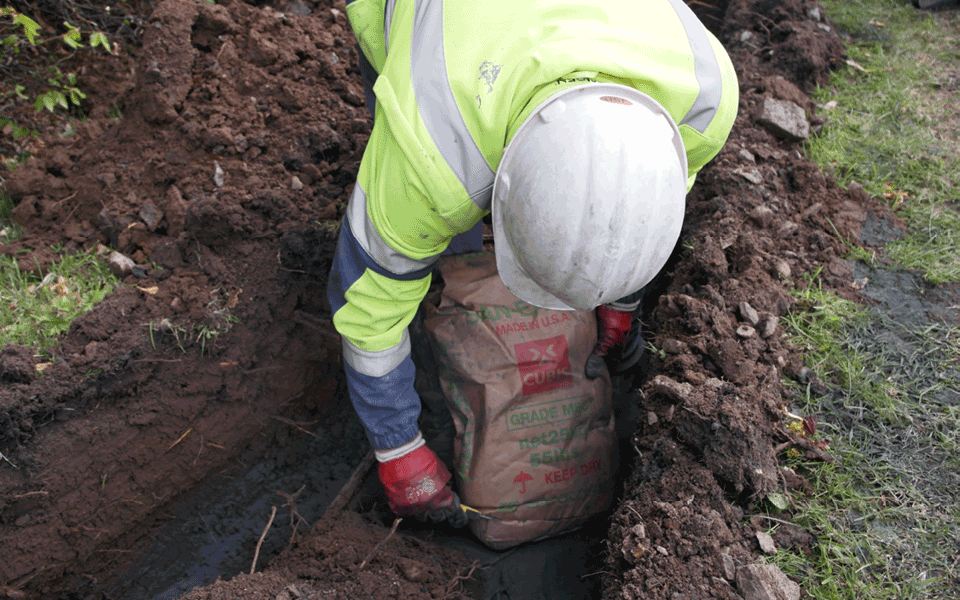

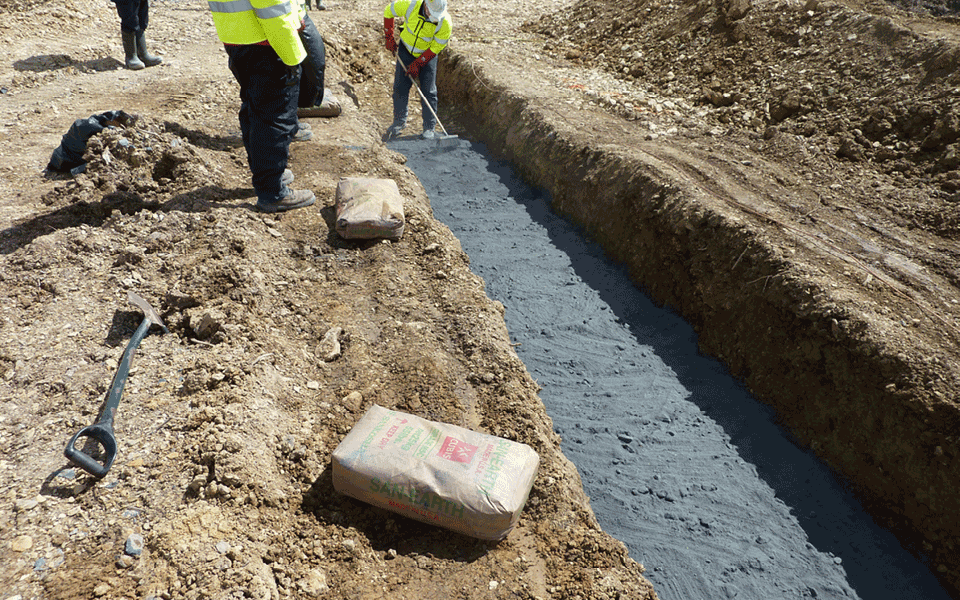

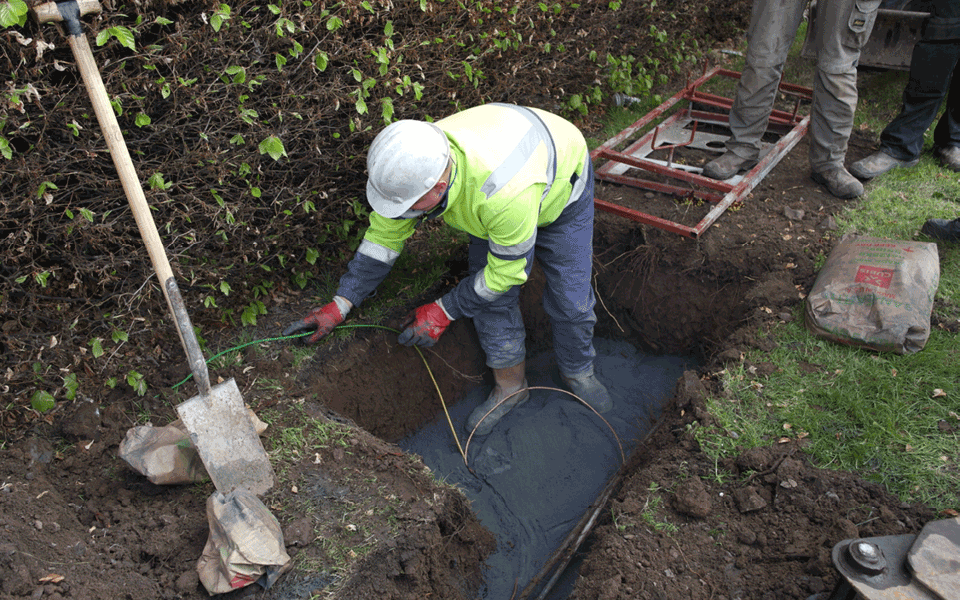

L'installation des électrodes de mise à la terre en béton conducteur est facile : il suffit de répandre la poudre au-dessus et autour d'un conducteur dans une tranchée horizontale. Quand la tranchée est remblayée, le béton conducteur absorbe l'humidité venant du sol environnant et durcit, devenant ainsi partie intégrante de l'électrode de mise à la terre.
Impédance caractéristique
Performance technique
L'impédance caractéristique est réduite de plus de 50 %. 'L'impédance caractéristique de l'électrode de béton conducteur est particulièrement faible durant la première 0 - 0.1 µsec critique de surintensité. Un temps de réponse très court représente une meilleure protection des équipements. Largement supérieur aux autres méthodes de mise à la terre
Résistivité électrique du sol
Performance technique
La résistance d'une électrode en béton est inférieure de 60 à 70 % à celle d'un fil en cuivre nu. La résistance d'une électrode en béton conducteur de 5 m est la même que celle d'un fil de cuivre nu de 20 m de long. En épousant la forme de la tranchée, le contact entre le béton conducteur et le sol est optimal. La surface de contact de l'électrode de mise à la terre en béton conducteur est environ 25 fois plus grande que son équivalent filaire.
